| 机器样例： | 多工位机床 |
| 生成物光环： | 宫野机床MC20IV 多工位机床 |
| 生成物微信备注： | Miyano宫野 |
| 物质种别： | 多工位加工单元 |

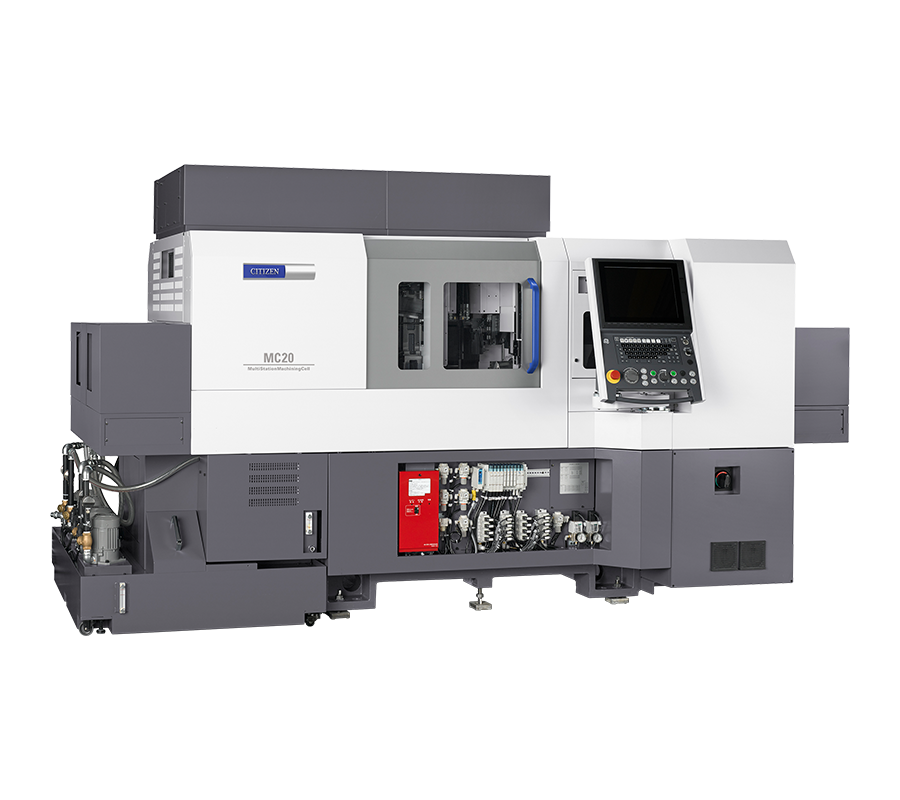

西铁城数控机床MC20IV：

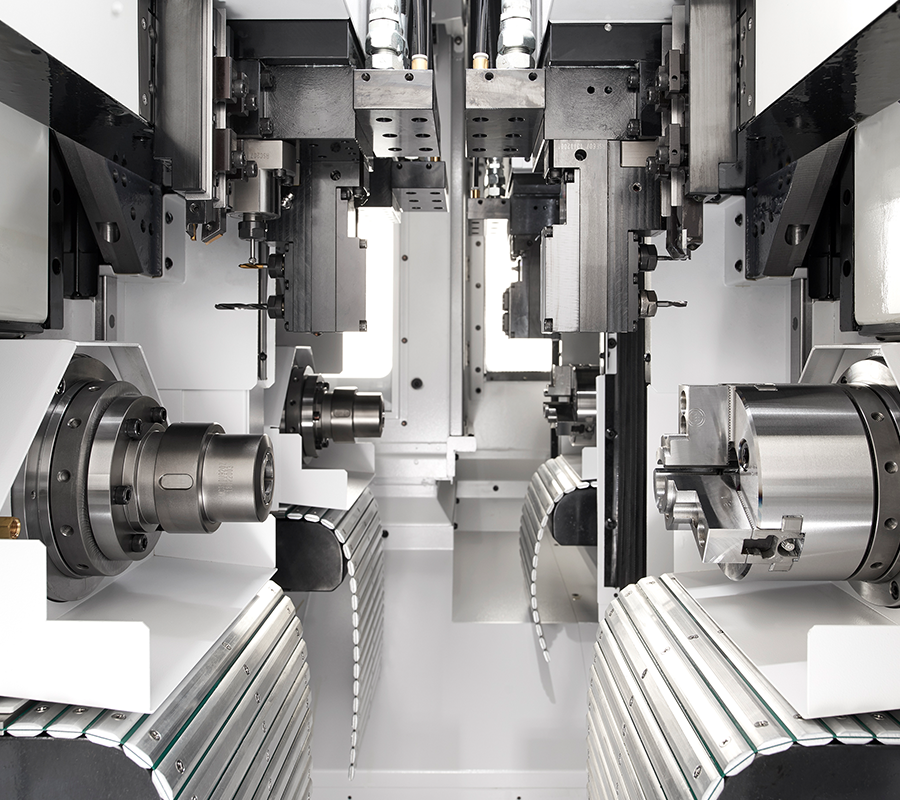

搭载4个模块，完成进一步进级的多站加工单元。经由过程作为MC20系列根本的、模块化设想的多站布局，在4座加工站对加工工序优化设置装备摆设，延长节奏时候。
依照3个电主轴+3个刀架的铣床的控制形式，并能很不顾一切地对每个信息模块停掉设施。
产物规格
| 西铁城机床型号 | MC20IV | |
| 模块搭载数 | 4 | |
|---|---|---|
| 夹具尺寸 | 4英寸夹具 | |
| 工件贯穿直径 | ø20mm | |
| 工件长度 | 70mm | |
| 主轴***大钻孔直径 | ø7mm | |
| 主轴***大攻丝直径（切削攻丝） | M6 | |
| 主轴扭转速率 | Max8,000min-1 | |
| 排刀扭转刀具***大钻孔直径 | ø5mm | |
| 排刀扭转刀具***大攻丝直径（切削攻丝） | M5 | |
| 规范加工规格时，刀具装置数目 | 1个模块5把 | |
| 规范加工规格时，刀具装置数目（车削刀具） | 2把 | |
| 规范加工规格时，刀具装置数目（穿插钻孔） | 3把 | |
| 车削、穿插、端面加工规格 | 1个模块6把 | |
| 车削、穿插、端面加工规格（车削刀具） | 2把 | |
| 车削、穿插、端面加工规格（穿插钻孔） | 2把 | |
| 车削、穿插、端面加工规格（端面钻孔刀具） | 2把 | |
| 加工规格 | 1个模块9把 | |
| 加工规格（车削刀具） | 4把 | |
| 加工规格（穿插钻孔） | 1把 | |
| 加工规格（端面钻孔刀具） | 4把 | |
| 刀具尺寸 | 车刀 | □13mm |
| 钻套 | ø19.05mm、ø20mm | |
| 疾速进给速率 | X、Y、Z轴 | 32m/min |
| A轴 | 40m/min | |
| 机电 | 主轴驱动用 | 2.2/3.7kW |
| 排刀刀具主轴驱动用 | 0.75kW | |
| 切削油用 | 0.18kW×2 0.25kW×2 | |
| 额外功率耗损 | 22kVA | |
| 中间高度 | 1,060mm | |
| 装备分量 | 5,000kg | |
